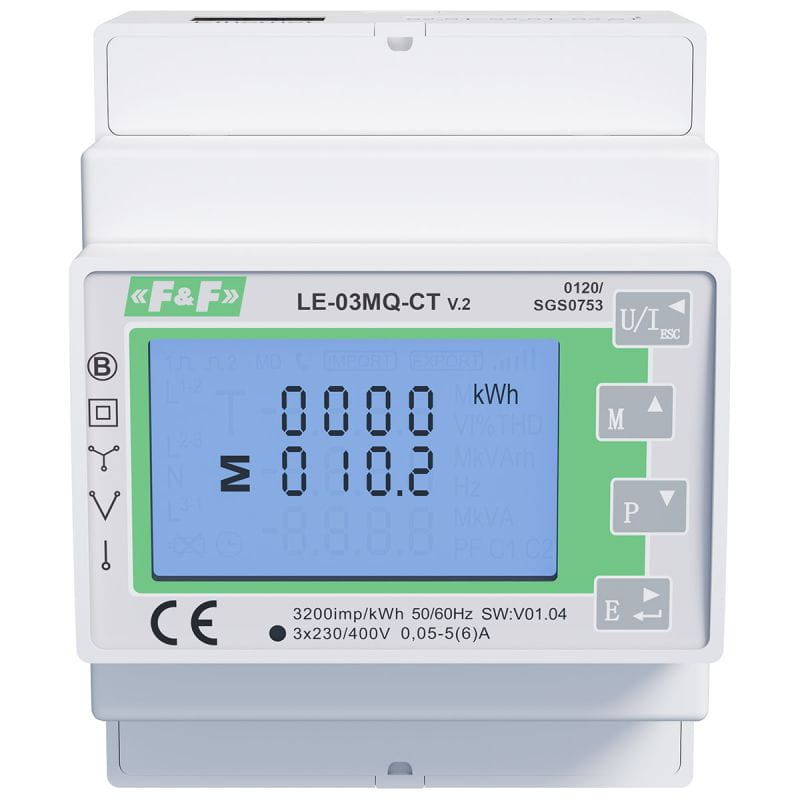

Licznik energii trójfazowy F&F LE-03MQ-CT (MID, Modbus RTU, CT)

Opis produktu
LE-03MQ-CT to trójfazowy, dwukierunkowy licznik energii elektrycznej z podświetlanym wyświetlaczem LCD, przeznaczony do pomiaru półpośredniego w instalacjach jedno- i trójfazowych. Współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1 A lub 5 A, co umożliwia zastosowanie go w większych instalacjach energetycznych.

Licznik realizuje pomiar czterokwadrantowy – rejestruje energię pobraną i oddaną, zarówno czynną, jak i bierną. Urządzenie jest zgodne z dyrektywą MID, dzięki czemu może być stosowane w rozliczeniach energii. Komunikacja odbywa się przez interfejs RS-485 w standardzie Modbus RTU, co pozwala na zdalny odczyt danych i integrację z systemami monitoringu energii.

Najważniejsze cechy

• Licznik trójfazowy, półpośredni (z przekładnikami prądowymi CT)

• Pomiar dwukierunkowy (4-kwadrantowy)

• Współpraca z przekładnikami 1 A lub 5 A

• Programowalna przekładnia prądowa 1–9999

• Pomiar energii czynnej, biernej i pozornej

• Interfejs komunikacyjny RS-485 (Modbus RTU)

• Dwa wyjścia impulsowe S0

• Podświetlany, wielofunkcyjny wyświetlacz LCD

• Zabezpieczenie konfiguracji hasłem

• Zgodność z dyrektywą MID

• Możliwość zdalnego odczytu przez programy MeternetPRO lub LE Config

Mierzone wartości

• Energia czynna pobrana i oddana (AE+ / AE-)

• Energia bierna pobrana i oddana (RE+ / RE-)

• Napięcia fazowe U1, U2, U3

• Prądy fazowe I1, I2, I3

• Częstotliwość sieci F

• Moc czynna, bierna i pozorna

• Współczynnik mocy cosφ

• Całkowite zniekształcenia harmoniczne (THD)

• Zapotrzebowanie na moc i prąd (kW, kvar, kVA, I)

Dane techniczne

Napięcie znamionowe: 3×230/400 V
Prąd znamionowy (In): 5 A
Maksymalny prąd (Imax): 6 A
Pomiar: półpośredni (z CT)
Częstotliwość: 50–60 Hz
Klasa dokładności: B
Interfejs komunikacyjny: RS-485 (Modbus RTU)
Wyjście impulsowe: S0 ×2
Stopień ochrony: IP20
Zgodność z MID: Tak
Montaż: na szynie DIN (4,5 modułu)
Wymiary: 72 × 95 × 65 mm
Pobór mocy: 2 W

Oprogramowanie i komunikacja

Do komunikacji i konfiguracji licznika służy bezpłatny program LE Config, dostępny na stronie producenta. Umożliwia odczyt energii oraz podstawowych parametrów urządzenia.
Dla rozbudowanych instalacji pomiarowych dostępny jest program MeternetPRO, pozwalający na zdalny odczyt wielu liczników, tworzenie raportów, analiz i zestawień danych przez sieć RS-485 lub LAN.

Zastosowanie

Licznik F&F LE-03MQ-CT doskonale sprawdza się w instalacjach, w których konieczny jest dokładny pomiar energii przy większych prądach, np. w budynkach przemysłowych, obiektach komercyjnych, rozdzielniach energetycznych oraz instalacjach fotowoltaicznych z możliwością zwrotu energii do sieci.
